開關型霍爾傳感器芯片通過檢測磁場的強度來控制輸出導通或截止，起到開關的作用。按極性分類，可進一步分為單極型、雙極鎖存型和雙極型。

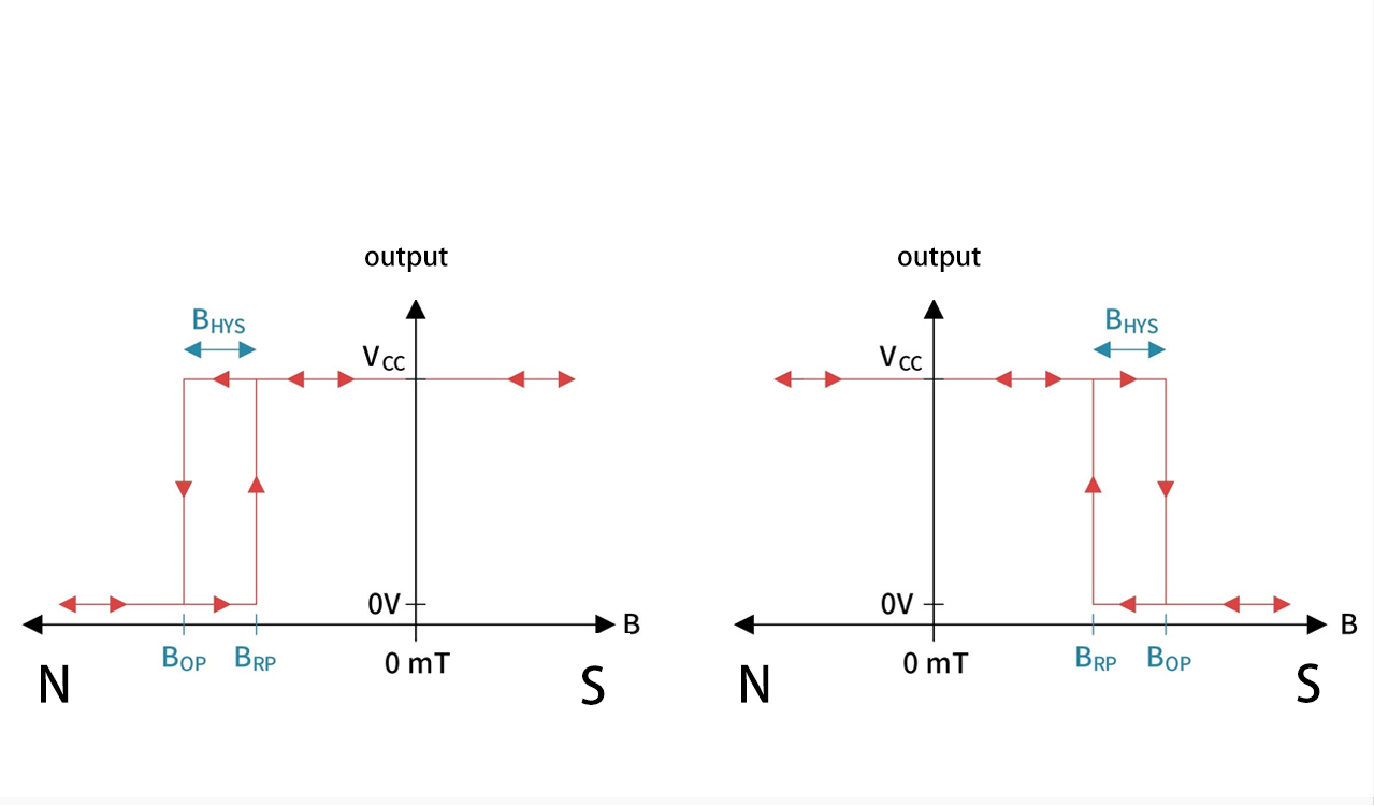

單極型霍爾IC只對單個磁極有響應。大多數單極霍爾IC，當S極面向標記面，且施加的磁感應強度B超過工作點時，輸出導通, 輸出由高變低

單極霍爾IC常應用于非接觸式開關、汽車點火器、制動電路、位置、速度檢測和控制、安全報警裝置、紡織品控制系統等等

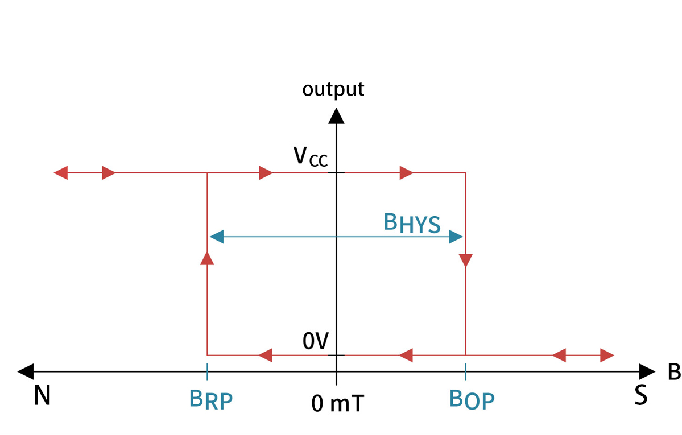

雙極鎖存型霍爾IC的S極和N極交替作用于霍爾IC，當S極面向標記面，施加的磁感應強度超過工作點時，輸出導通，輸出由高變低。當磁感應強度減弱直至撤除，輸出保持導通。當N極面向標記面，且施加的磁感應強度超過釋放點時，輸出關斷

鎖存型霍爾IC廣泛應用于無刷直流電機和直流散熱風扇

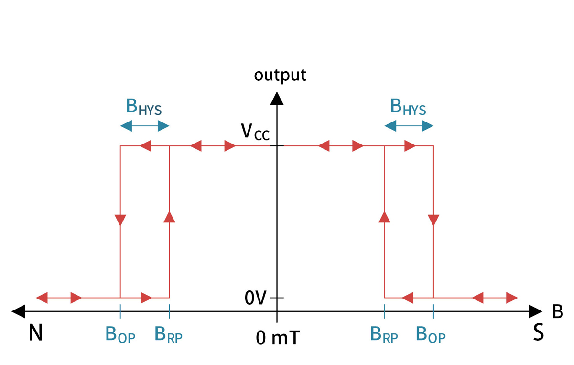

全極霍爾IC即將S極和N極等同對待。任何一個磁極面向標記面，且施加的磁感應強度B超過工作點, 輸出導通, 輸出由高變低。當磁感應強度減弱低于釋放點或撤除時，輸出關斷，輸出由低變高。也有部分與以上輸出狀態相反的全極霍爾ic

全極霍爾IC可應用于智能手表，手機，水表，筆記本電腦、數碼相機、音樂播放器和游戲機等電池供電設備
