磁力線在鐵類等導磁材料附近會偏離原來的方向而發生畸變，所以磁力線方向和磁場強度會隨著鐵類齒輪的運動而改變。

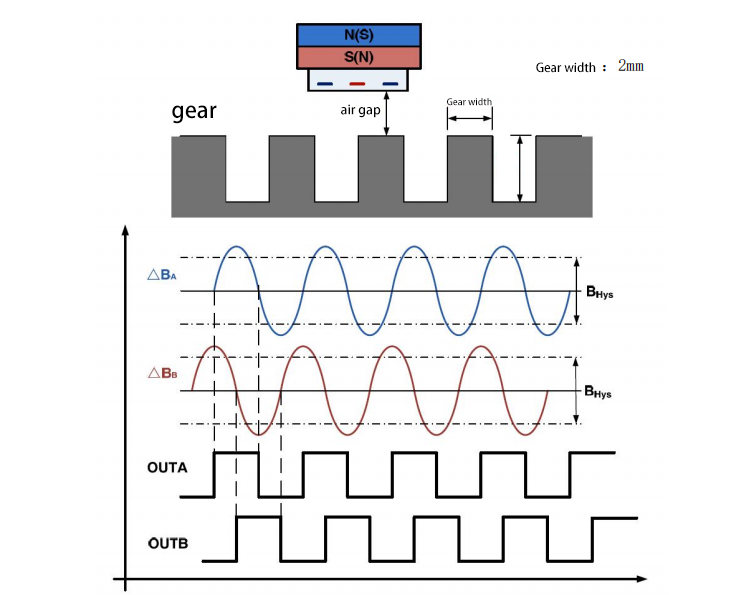

GH1820內含有兩套獨立的霍爾傳感器對。如果一個霍爾傳感器面對著齒輪的齒頂，另一個霍爾傳感器面對著齒輪的齒谷（齒間隙），那么就產生了一個差分磁場信號。

隨著齒輪從齒頂、齒谷的運轉變換，這個差分磁場信號的極性也會以相同的速度改變，相應的磁場變化量通過內部信號處理電路轉化為電壓信號并去觸發和控制輸出級電路，使其在導通（輸出低電平）和截止（輸出高電平）狀態之間進行轉換。

最大的差分磁場信號是發生在齒的邊緣處，當差分磁場信號超過?BOP，GH1820的輸出管就會打開（導通，VOUT為低電平）。需要指出的是，在靜態時沒有磁場改變量，所以輸出信號是不確定的。
